DC 9V DIY Elektroniese Kit Rooi/Groen Flitskringbord LED Kersboom - Skep Feestelike Atmosfeer

DC 9V DIY Elektroniese Kit Rooi/Groen Flitskringbord LED Kersboom (10006439)

Die DC 9V DIY Elektroniese Kit Rooi/Groen Flash Circuit Board LED Kersboom is die perfekte manier om 'n feestelike atmosfeer gedurende die vakansieseisoen te skep. Hierdie maklik om saam te stel stel bevat 'n flikkerende stroombaanbord met rooi en groen LED's wat die voorkoms van 'n Kersboom naboots. Koppel eenvoudig die komponente met behulp van die ingesluit instruksies en prop die 9V-kragtoevoer in om te sien hoe die ligte flikker en flits. Die kompakte grootte van die LED Kersboom maak dit geskik om op 'n lessenaar, tafel of mantel te plaas, wat 'n tikkie vakansievrolikheid by enige ruimte voeg. Of jy nou jou huis, kantoor of klaskamer wil versier, hierdie DIY elektroniese kit is 'n prettige en kreatiewe manier om die vakansieseisoen te vier.

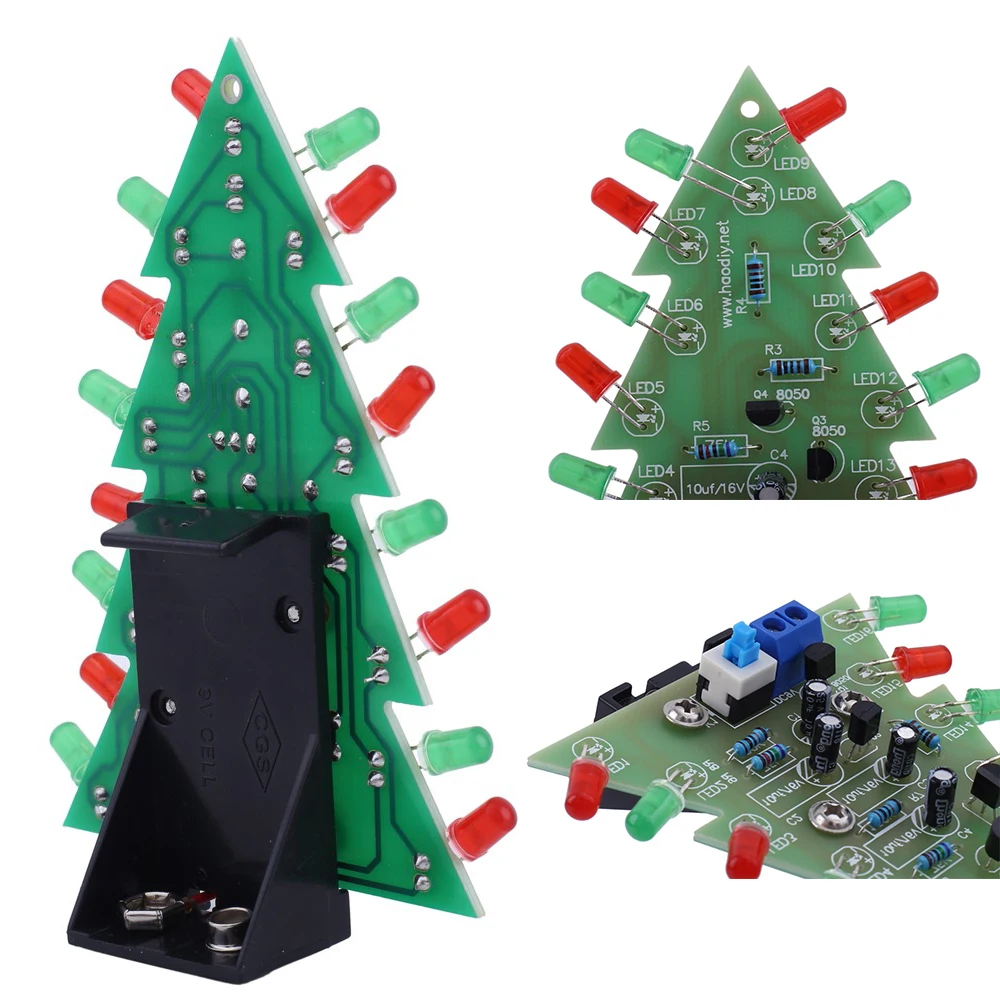

Inleiding: Dit is 'n flits Kersboom kit bestaan ​​uit kring raad, laat 16 LED flits afwisselend, wat 'n Kersboom in die ruimte van twee-dimensionele profiel (die nag omgewing het beter vertoning).

Kenmerk: 1>.16 stuks hoogtepunt LED 2>.Perfekte eenvoudige stroombaan 3>.Outomatiese flikker 4>.Kom met 9V battery boks

Parameter: 1>.Werkspanning: DC 9V 2>.Werkstroom:100mA 3>.Kragtipe: Batteryboks 4>.Werkmodule: Skakelaarbeheer 5>.Kleur: Rooi+Groen LED 6>.Werktemperatuur:-40℃~85℃ Humiditeit:0%H~ 7>.W. 8>. Grootte (geïnstalleer): 110*80*35mm

Toepassing: 1>.Opleiding van sweisvaardighede 2>.Studenteskool 3>.DIY-produksie 4>.Projekontwerp 5>.Elektroniese kompetisie 6>.Geskenkuitdeling 7>.Handwerkversameling 8>.Huisversiering 9>.Souvenirversameling 10>.Grade-ontwerp 11>.Vakansiegeskenke


Installasiewenke: 1>. Gebruiker moet eers die sweisgereedskap voorberei. 2>.Wees asseblief geduldig totdat die installasie voltooi is. 3>. Die pakket is DIY kit. Dit moet klaar geïnstalleer word deur gebruiker. 4>. Die soldeerbout kan vir 'n lang tyd (1.0 sekonde) nie aan die komponente raak nie, anders sal dit die komponente beskadig. 5>.Gee aandag aan die positiewe en negatiewe van die komponente. 6>. Verbied kortsluiting streng. 7>.Gebruiker moet die LED installeer volgens die gespesifiseerde reëls. Andersins sal sommige LED's nie brand nie. 8>.Installeer komplekse komponente verkieslik. 9>. Maak seker dat alle komponente in die regte rigting en regte plek is. 10>. Kontroleer dat al die LED's verlig kan word. 11>.Dit word sterk aanbeveel om die installasiehandleiding te lees voordat met installasie begin word!!! 12>. Dra asseblief anti-statiese handskoene of anti-statiese polsbande wanneer elektroniese komponente geïnstalleer word.

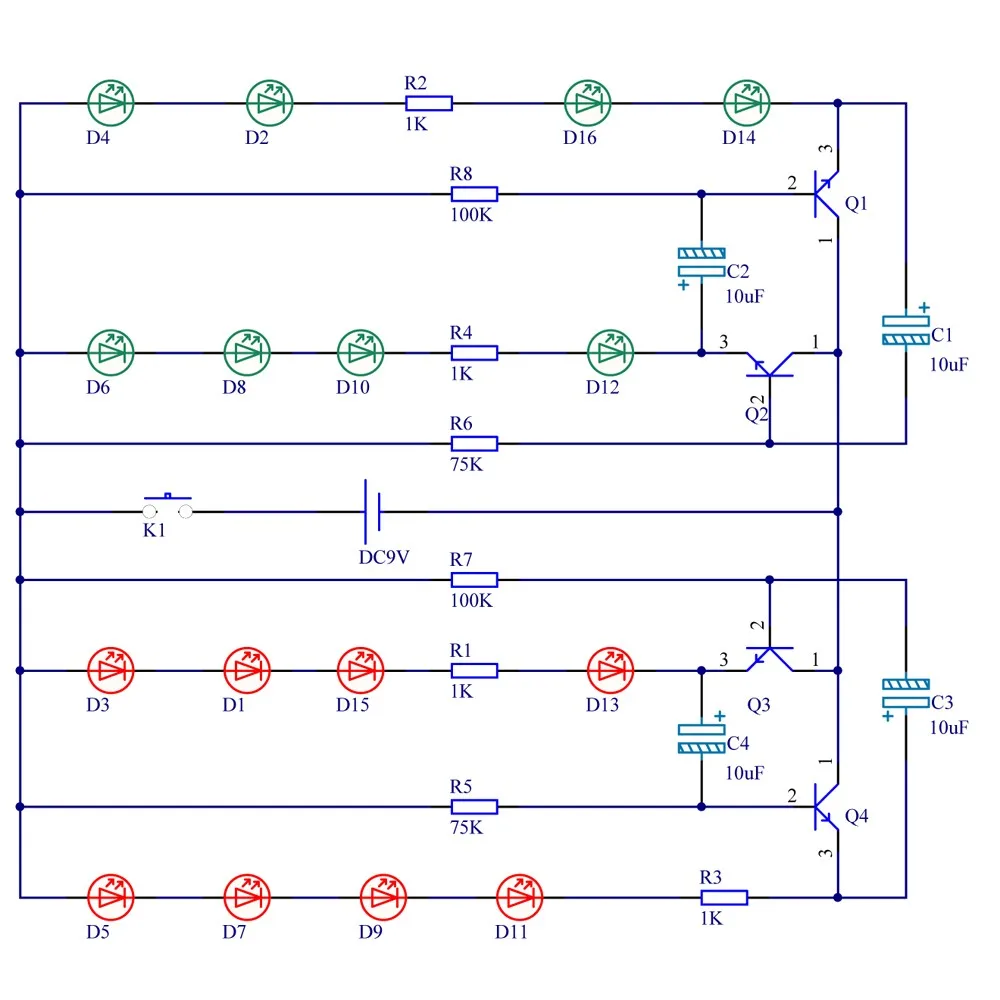

Installasiestappe (Wees asseblief geduldig tydens montering!!!): 1>.Stap 1: Installeer 4 stuks 1Kohm Metal Film Resistor teen R1-R4. 2>.Stap 2: Installeer 2 stuks 75Kohm Metal Film Resistor teen R5-R6. 3>.Stap 3: Installeer 2 stuks 100Kohm Metal Film Resistor teen R7-R8. 4>.Stap 4: Identifikasie-LED. Die Langer pen is positiewe pool. Die langer pen word in die pad geplaas wat ' + ' gemerk het. 5>.Stap 5: Installeer 8 stuks 5mm Rooi LED by D1,D3,D5,D7,D9,D11,D13,D15. Buig die LED terselfdertyd. 6>.Stap 6: Installeer 8 stuks 5mm Groen LED by D2,D4,D6,D8,D10,D12,D14,D16. Buig die LED terselfdertyd. 7>.Stap 7: Installeer 4 stuks TO-92 S8050 Transistor by Q1-Q4. 8>.Stap 8: Installeer 4 stuks 10uF 50V Elektrolitiese Kapasitor by C1-C4. Gee aandag om tussen positief en negatief te onderskei. Die Langer pen is positiewe pool. Die langer pen word in die pad geplaas wat ' + ' gemerk het. 9>.Stap 9: Installeer 1pcs KF-301-2P 5.08mm Connect Terminal by J1.(KF-301-2P hoef nie geïnstalleer te word as dit deur batteryboks voorsien word nie) 10>.Stap 10: Installeer 1pcs Self-locking Switch at K1. Gee aandag aan die installasie rigting. 11>.Stap 11: Installeer 1 stuks 9V Battery Box. 12>.Stap 12: Maak batteryboks vas met 3 stuks M3*6mm skroef. 13>.Stap 13: Koppel aan kragtoevoer en geniet die effek.
